Как запустить АТХ блок питания?

Подобный блок имеется в каждом настольном персональном компьютере и является отличным источником энергии для домашних экспериментов.

Блок выдает +12 и +5 вольт при токах от единиц до десятков Ампер в зависимости от мощности блока. Кроме того, на его борту есть разъемы на -12 и -5 вольт, контакт для включения и выключения блока логическим сигналом и некоторые другие. Блок автоматически отключается при коротком замыкании, и сам восстанавливается при повторном запуске, что очень удобно, особенно для начинающего экспериментатора.

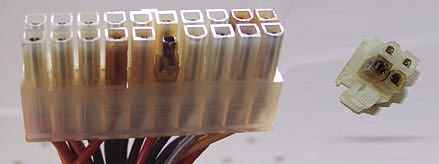

А чтобы запустить компьютерный БП нужно закоротить зеленый провод с черным, как на рисунке

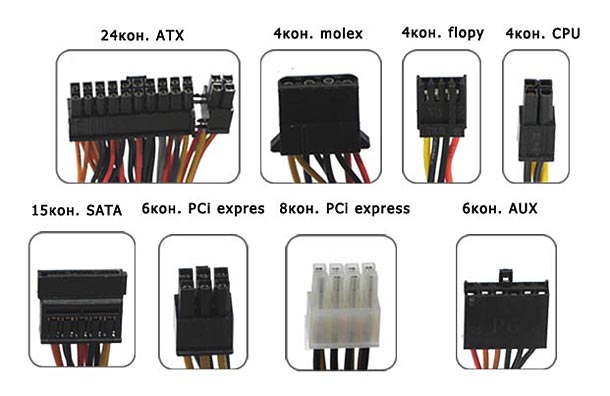

Компьютерный блок питания может иметь следующие виды разъемов: Molex,Floppy,SATA

Распиновка контактов всех основных разъемов.

Можно заметить, что каждое напряжение имеет свой цвет провода:

Для остальных напряжений цвета проводов у каждого производителя могут варьироваться.

Электрические параметры и характеристики блоков питания

Блок питания имеет множество электрических параметров, большинство из которых не отмечаются в паспорте. На боковой наклейке блока питания отмечается обычно только несколько основных параметров – рабочие напряжения и мощность.

Мощность блока питания

Мощность часто обозначают на этикетке большим шрифтом. Мощность блока питания, характеризует, сколько он может отдать электрической энергии подключаемым к нему приборам (материнская плата, видеокарта, жесткий диск и др.).

По идее, достаточно просуммировать потребление используемых компонентов и выбрать блок питание немного большей мощности для запаса. Для подсчета мощности можно воспользоваться, например сайтом  также вполне годятся рекомендации указанные в паспорте видеокарты, если таковой есть, тепловой пакет процессора и т.д.

Но на самом деле все намного сложнее, т.к. блок питания выдает различные напряжения - 12В, 5В, -12В, 3,3В и др. Каждая линия напряжения рассчитана на свою мощность. Логично было подумать, что эта мощность фиксированная, а сума их равна мощности блока питания. Но в блоке питания стоит один трансформатор для генерации всех этих напряжений, используемых компьютером (кроме дежурного напряжения +5В). Правда, редко, но все же можно найти блок питания с двумя раздельными трансформаторами, но такие источники питания дорогие и чаще всего используются в серверах. Обычные же БП ATX имеют один трансформатор. Из-за этого мощность каждой линии напряжений может плавать: увеличивается, если другие линии слабо нагружены, и уменьшаться, если остальные линии сильно нагружены. Поэтому часто на блоках питаниях пишут максимальную мощность каждой линии, и в результате, если их просуммировать, выйдет мощность даже больше, чем действительная мощность блока питания. Таким образом, производитель может запутать потребителя, например, заявляя слишком большую номинальную мощность, которую БП обеспечить не способен.

Отметим, что если в компьютере установлен блок питания недостаточной мощности, то это вызовет некоренную работу устройств («зависания», перезагрузки, щелкание головок жесткого диска), вплоть до невозможности включения компьютера. А если в ПК установлена материнская плата, которая не рассчитана на мощность компонентов, которые на ней установлены, то зачастую материнская плата функционирует нормально, но со временем разъемы подключения питания выгорают вследствие постоянного их нагрева и окисления.


Превышен допустимый максимальный ток линии

Хоть это и один из важных параметров блока питания, зачастую пользователь при покупке не обращает на него внимания. А ведь при превышении допустимого тока на лини блок питания выключается, т.к. срабатывает защита. Для ее отключения необходимо выключить блок питания от сети и подождать некоторое время, около минуты. Стоит учесть, что сейчас все самые прожорливые компоненты (процессор, видеокарта) питаются от линии +12В, поэтому в большей степени надо уделять внимание значениям указанных для нее токов. У качественных БП эта информация, обычно, вынесена в виде таблички (например, Seasonic M12D-850) или списка (например, FSP ATX-400PNF) на боковую наклейку.

Рекомендации по выбору блока питания

Когда возникает необходимость покупки нового блока питания ATX, то вначале необходимо определится с мощностью, которая необходима для питания компьютера, в который этот БП будет установлен. Для ее определения достаточно просуммировать мощности компонентов, используемых в системе, например воспользовавшись калькулятором от outervision.com. Если нет такой возможности, то можно исходить из правила, что для среднестатистического компьютера с одной игровой видеокартой вполне хватает блока питания мощностью 500–600 ватт.

Учитывая, что большинство параметров блоков питания можно узнать только протестировав его, следующим этапом настоятельно рекомендуем ознакомиться с тестами и обзорами возможных претендентов - моделей блоков питания, которые доступны в вашем регионе и удовлетворяю ваши запросы как минимум по обеспечиваемой мощности. Если же таковой возможности нет, то выбирать необходимо по соответствию блока питания современным стандартам (чем большему числу, тем лучше), при этом желательно наличие в блоке питания схемы АККМ (APFC). Приобретая блок питания, также важно включить его, по возможности прямо на месте покупки или сразу по приходу домой, и проследить, как он работает, чтоб источник питания не издавал писков, гудений или другого постороннего шума.
